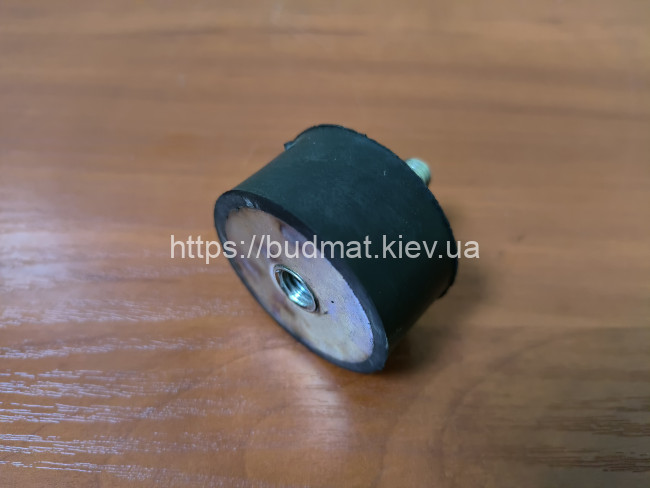

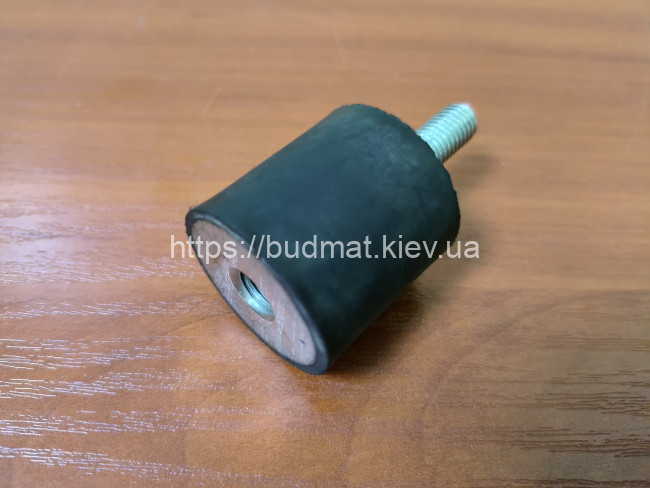

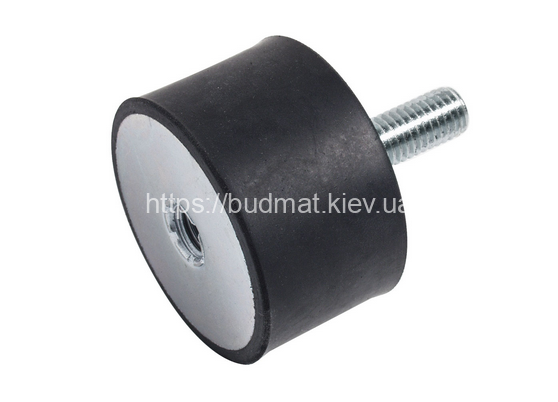

Виброизолятор цилиндрический (виброопора) серии болт-гайка (БГ)

Описание виброизолятора цилиндрического серии БГ

Виброизолятор цилиндрический серии "Болт-гайка" (БГ) представляет собой резинометаллический элемент, предназначенный для гашения вибраций и снижения шумовых воздействий, которые передаются от оборудования к монтажной поверхности. Такие виброопоры находят широкое применение в различных отраслях промышленности, где требуется изоляция вибраций для обеспечения надежности и долговечности оборудования, а также для защиты окружающих конструкций. Наиболее часто виброопоры болт-гайка используются для виброизоляции вентиляции и систем кондиционирования как опоры наружных блоков кондиционеров.

Основные характеристики:

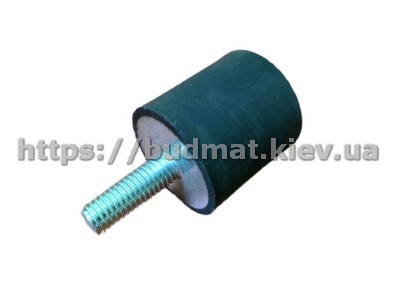

• Конструкция: Виброопора имеет цилиндрическую форму и состоит из резиновой части и металлических крепежных элементов. Один конец виброопоры оснащен болтом, другой — гайкой.
• Материалы:
  • Резиновая часть выполнена из эластомера (натуральная или синтетическая резина), который обладает хорошими амортизационными свойствами и устойчив к внешним воздействиям.
  • Металлические части (болт и гайка) изготавливаются из стали, чаще всего с оцинкованным покрытием для защиты от коррозии.
• Твердость резины:
  • Мягкие — 43 Shore A
  • Средние — 55 Shore A
  • Жесткие — 72 Shore A
• Размеры: Диаметр и высота цилиндра могут варьироваться в зависимости от модели и требований эксплуатации.
• Резьба: Болты и гайки могут иметь метрическую резьбу, например M8, M10, M12, в зависимости от габаритов виброопоры и требуемой прочности крепления.
• Диапазон рабочих температур: Обычно от -40°C до +70°C.

Преимущества виброопор серии БГ:

1. Эффективное гашение вибраций: Резиновая часть виброопоры обладает амортизирующими свойствами, что позволяет значительно снизить вибрационные нагрузки.
2. Простота установки: Крепежный элемент в виде болта с одной стороны и гайки с другой упрощает процесс монтажа, особенно в ограниченных пространствах.
3. Гибкость применения: Возможность выбора твердости резины позволяет использовать цилиндрические виброопоры для различных типов оборудования с различными вибрационными характеристиками.
4. Устойчивость к внешним воздействиям: Резина и оцинкованный металл защищены от воздействия влаги, агрессивных химических сред и коррозии, что обеспечивает долговечность и надежность эксплуатации.

Резинометаллические виброопоры применение:

Цилиндрические виброопоры серии "Болт-гайка" (БГ) используются в различных отраслях:

• Промышленное оборудование: Компрессоры, насосы, генераторы, двигатели, вентиляторы и другие машины, где важно снижение вибраций.
• Вентиляционные системы: Виброопоры резинометаллические устанавливаются под вентиляционное оборудование для снижения уровня шума и вибрации.
• Кондиционеры и холодильные установки: Цилиндрические виброизоляторы помогают предотвратить передачу вибраций на монтажные поверхности.
• Электрические панели и шкафы: Для предотвращения повреждений от вибраций, передаваемых на электрические компоненты.
• Строительные конструкции: Установка под различные вибрирующие конструкции для защиты зданий и сооружений.

Таблица технических характеристик виброизолятора серии БГ:

Наиболее распространённые виброопоры серии "Болт-Гайка" (БГ) — это резинометаллические амортизационные элементы, используемые для виброизоляции промышленного оборудования, вентиляционных систем, кондиционеров и других механических установок. Такие виброопоры оснащены болтами с одной стороны, и гайкой с другой, что обеспечивает жесткое и надёжное крепление к основанию и оборудованию, передавая минимальные вибрации на монтажную поверхность.

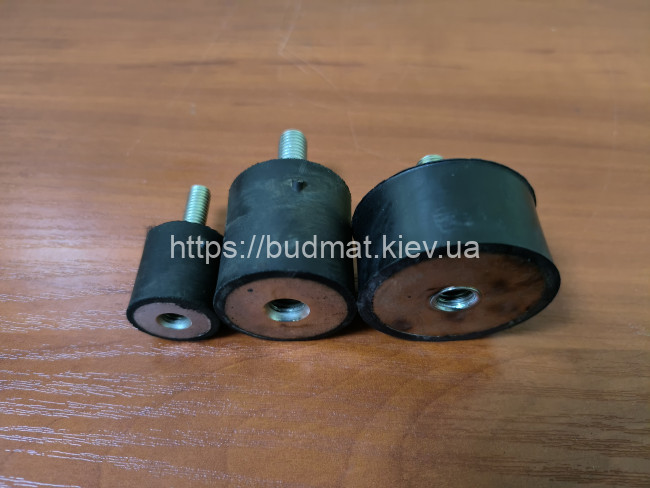

Основные типы и распространённые модели виброопор серии "Болт-Гайка" (БГ):

1. Виброопора БГ 20/20-2 М6х16 NK 55 SH A ST37
   • Диаметр: 20 мм
   • Высота: 20 мм
   • Диаметр болта: M6
   • Длина резьбового крепления: 16 мм
   • Твердость резины: Средняя (55 Shore A)
   • Применение: Для легкого оборудования и инженерных систем, таких как вентиляторы, кондиционеров.
2. Виброопора БГ 30/30-2 М8х23 NK 55 SH A ST37
   • Диаметр: 30 мм
   • Высота: 30 мм
   • Диаметр болта: M8
   • Длина резьбового крепления: 23 мм
   • Твердость резины: Средняя (55 Shore A)
   • Применение: Подходит для среднеразмерного оборудования, например, наружных блоков кондиционеров, компрессоров или генераторов малой мощности.
3. Виброопора БГ 40/40-2 М10х25 NK 55 SH A ST37
   • Диаметр: 40 мм
   • Высота: 40 мм
   • Диаметр болта: M10
   • Длина резьбового крепления: 25 мм
   • Твердость резины: Средняя (55 Shore A)
   • Применение: Используется для оборудования средней тяжести, включая небольшие насосные станции и вентиляционные установки.
4. Виброопора БГ 50/40-2 М10х28 NK 55 SH A ST37
   • Диаметр: 50 мм
   • Высота: 10 мм
   • Диаметр болта: M10
   • Длина резьбового крепления: 28 мм
   • Твердость резины: Средняя (55 Shore A)
   • Применение: Для более тяжелого промышленного оборудования, такого как насосы средней мощности, генераторы и вентиляторы.
5. Виброопора БГ 100/40-2 М16х45 NK 55 SH A ST37
   • Диаметр: 100 мм
   • Высота: 40 мм
   • Диаметр болта: M16
   • Длина резьбового крепления: 45 мм
   • Твердость резины: Средняя (55 Shore A)
   • Применение: Для тяжелого оборудования, например, компрессоров, больших насосов и другой техники, требующей высокой виброизоляции.

Дополнительные факторы, которые необходимо учитывать:

• Материал виброгасителя: Выбирается в зависимости от условий эксплуатации и агрессивности среды.
• Конструкция виброгасителя: Определяется типом оборудования и характером вибрации.
• Производитель виброгасителя: Рекомендуется выбирать продукцию известных производителей, имеющих положительные отзывы.

Как выбрать виброгасители:

1. Провести вибродиагностику оборудования. Это позволит определить характер вибрации и ее параметры.
2. Определить требуемый уровень виброизоляции.
3. Выбрать тип виброгасителя, исходя из характеристик оборудования и условий эксплуатации.
4. Рассчитать параметры виброгасителей.
5. Провести испытания виброгасителей в лабораторных условиях или на опытном образце оборудования.

Важно помнить: правильный выбор виброгасителей – это залог эффективной работы оборудования и комфортных условий труда. Поэтому рекомендуется обратиться за консультацией к специалистам в области виброизоляции.

Дополнительная информация:

• Нормативные документы: ГОСТы, СНиПы, СанПиНы, регламентирующие требования к виброизоляции.
• Каталоги производителей виброгасителей: В каталогах представлена подробная информация о технических характеристиках и области применения различных моделей виброгасителей.
• Статьи и обзоры: Специализированные издания и интернет-ресурсы содержат актуальную информацию о новинках и тенденциях в области виброизоляции.

Если у вас есть дополнительные вопросы, я с радостью на них отвечу.

Цилиндрические виброизоляторы серии "Болт-гайка" (БГ) — это надежное решение для защиты оборудования от вибраций, улучшения его производительности и продления срока службы.
